1、双击软件图标进入cam350软件,通过文件--自动牢往导入功能,选择PCB的Gerber文件进行导入软件,可以发现文件层次出现错位。
2、鼠标单击菜单“Edit->Layer->Align”,然后对Gerber进行对齐操作。
3、需要注意状态栏中的提示文字,选择需要对齐的层,选择目标对齐点,然后单击鼠标右键两次提交,在弹出的对话框中再次确认。

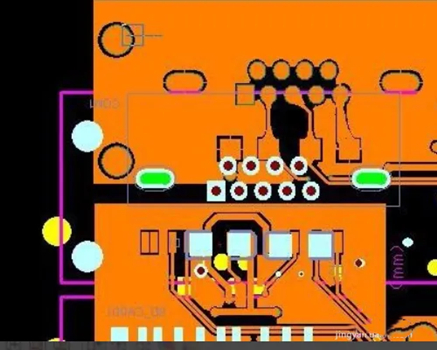

4、此时,我们可以看到需要对齐的两个图层已经对齐了。
1、双击软件图标进入cam350软件,通过文件--自动牢往导入功能,选择PCB的Gerber文件进行导入软件,可以发现文件层次出现错位。
2、鼠标单击菜单“Edit->Layer->Align”,然后对Gerber进行对齐操作。
3、需要注意状态栏中的提示文字,选择需要对齐的层,选择目标对齐点,然后单击鼠标右键两次提交,在弹出的对话框中再次确认。
4、此时,我们可以看到需要对齐的两个图层已经对齐了。
